Beschreibung

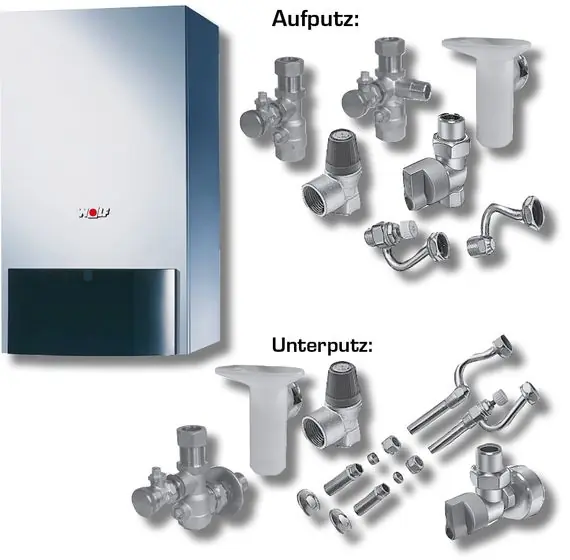

Wolf CGU-2K-24 24kW Gas-Heizwert-Kombitherme, BM, E / H, Aufputz
Einleitung
Die Wolf CGU-2K-24 ist eine Gas-Heizwert-Kombitherme mit einer Nennwärmeleistung von 10,924,0 kW, ausgelegt für raumluftabhängigen Betrieb. Das Paket richtet sich an Modernisierer und Installateure, die eine robuste, wartungsfreundliche Niedertemperaturlösung benötigen. Wolf bietet mit diesem Modell eine bewährte Alternative, wenn der Einbau einer Brennwertanlage aus baulichen Gründen nicht möglich oder zu aufwändig ist. Im Lieferumfang sind bereits das Bedienmodul BM sowie ein Aufputz-Anschlussset enthalten, sodass die Therme schnell anschlussfertig ist.
Vorteile und Besonderheiten
- Komplettpaket von Wolf inklusive BM-Bedienmodul und Aufputz-Anschlussset für schnelle Installation
- Heizwert-Kombitherme mit integriertem Edelstahl-Plattenwärmetauscher für komfortablen Warmwasser-Schnellstart
- Serienmäßig mit 10 l Ausdehnungsgefäß und modulierender Hocheffizienzpumpe für niedrigen Stromverbrauch
- Wolf Low-NOx Unit mit Hydro Tec System für sehr niedrige Emissionen (NOx-Klasse 6)
- Wartungsfreundlicher Aufbau und hohe Ersatzteilgleichheit mit anderen Wolf-Produkten
- eBus-fähige Regelung zur Einbindung in das Wolf-Regelungssystem WRS
Technische Details
Die CGU-2K-24 gehört zur ComfortLine CGU-Familie und bietet einen Leistungsbereich von 10,9 bis 24,0 kW (Belastungsbereich bis 26,5 kW). Normnutzungsgradangaben und weitere Kennwerte entsprechen den Herstellerangaben. Das Gerät ist für Erdgas E/H ausgelegt (Gasanschlusswert laut Datenblatt) und ausgeführt für die Anschlussart B 11BS. Gehäusemaße: Breite 440 mm, Höhe 855 mm, Tiefe 393 mm. Serienmäßig verbaut sind ein 10 l Ausdehnungsgefäß (Vordruck 0,75 bar), eine modulierende Hocheffizienzpumpe (geringer EEI) und ein 3-Wege-Ventil. Die Therme ist mit Wolf Low-NOx-Technik ausgestattet; die Regelung erfolgt über das mitgelieferte Bedienmodul BM, das einen Außenfühler unterstützt und eBus-Kommunikation ermöglicht.
Anwendung und Einsatzbereiche
Die CGU-2K-24 ist konzipiert für den Einsatz in Mehrfamilienhäusern, Etagenwohnungen und ähnlichen Gebäuden, in denen ein raumluftabhängiger Betrieb erforderlich oder zweckmäßig ist. Sie eignet sich besonders bei Austausch-Szenarien, wenn eine Umrüstung auf Brennwerttechnik nicht realisierbar ist. Typische Anwendungen sind Heizungsunterstützung und die dezentrale Warmwasserbereitung in Haushalten oder kleinen Gewerbeeinheiten. Dank kompakter Abmessungen und dem Aufputz-Anschlussset ist die Therme auch für beengte Aufstellorte geeignet.
Lieferumfang
Das Paket umfasst die Wolf CGU-2K-24 Gas-Heizwert-Kombitherme für Erdgas E, das Bedienmodul BM inklusive Außenfühler sowie ein Anschluss-Set für Aufputzinstallation. Das Anschlussset enthält unter anderem einen KFE-Hahn und thermische Sicherung sowie die erforderlichen Anschlusskomponenten für Gas, Wasser und Heizung. Alle Komponenten sind aufeinander abgestimmt und vom Hersteller Wolf geliefert, wodurch die Montagezeit vor Ort verkürzt wird.
Fazit
Die Wolf CGU-2K-24 bietet eine praxisorientierte, zuverlässige Heizwertlösung für Modernisierungen und Austauschfälle, in denen Brennwert nicht in Frage kommt. Positiv hervorzuheben sind die kompakte Bauweise, die serienmäßigen Komponenten wie Ausdehnungsgefäß und Hocheffizienzpumpe sowie die Wolf-typische Low-NOx-Technik und eBus-Fähigkeit. Für Installateure und Eigentümer, die eine sofort einsetzbare, wartungsfreundliche Kombitherme suchen, ist die CGU-2K-24 eine empfehlenswerte Wahl.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-24 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616107W04 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 10,9 – 24,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
