Beschreibung

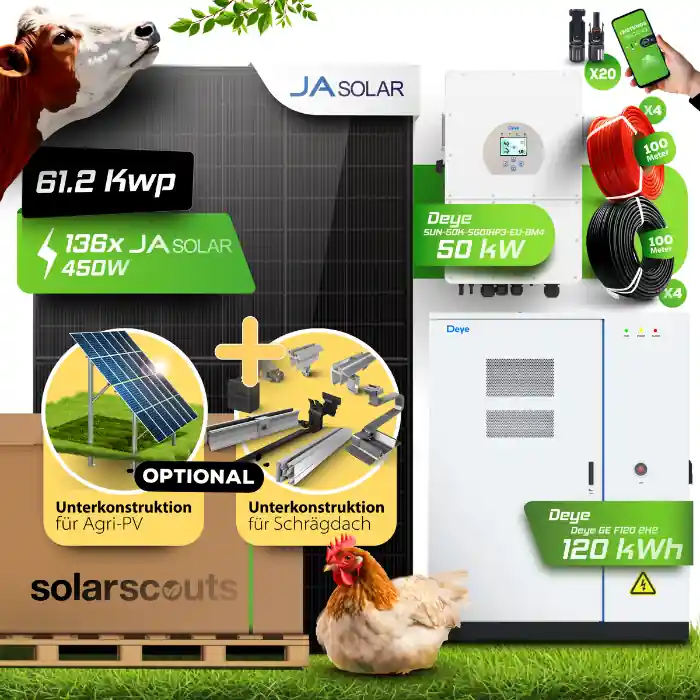

Agri PV Anlage 61,2 kWp JA Solar + 50kW Deye Wechselrichter + 120 kWh Deye HV Speicher ist ein abgestimmtes Komplettsystem für landwirtschaftliche Betriebe, Ställe und Höfe, die ihren Eigenverbrauch maximieren und die laufenden Stromkosten deutlich senken möchten. Mit einer PV-Nennleistung von 61,2 kWp und einer nutzbaren Speicherkapazität von 122,8 kWh versorgt die Anlage auch größere Verbraucher zuverlässig mit selbst erzeugtem Solarstrom.
Ihre Vorteile auf einen Blick
- Hohe Autarkie: 61,2 kWp Photovoltaik-Leistung kombiniert mit 122,8 kWh Batteriespeicher decken auch abends und nachts einen großen Teil Ihres Strombedarfs.
- Robuste Speichertechnik: Der Deye Hochvolt-Speicher setzt auf sichere Lithium-Eisenphosphat-Zellen (LiFePO4) mit integriertem Aerosol-Feuerlöschsystem.
- Flexibler Betrieb: Der 3-phasige Hybrid-Wechselrichter unterstützt Netz- und Inselbetrieb sowie Notstromversorgung Ihres Betriebs.
- Bifaziale Mehrerträge: Die Glas-Glas-Module von JA Solar nutzen mit ihrer Rückseite zusätzliches Licht und liefern so höhere Erträge.
Das System im Detail
Die Solarmodule
Zum Einsatz kommen 136 bifaziale N-Type-Module von JA Solar in Glas-Glas-Ausführung. Sie erzeugen an sonnigen Tagen die Energie, die tagsüber direkt im landwirtschaftlichen Betrieb genutzt und für den Abend im Speicher zwischengelagert wird. Die Full-Black-Optik und die stabile Glas-Glas-Konstruktion sorgen für lange Lebensdauer und gute Erträge auch bei diffusem Licht. Hinweis: Das beigefügte Datenblatt der Serie führt Werte für die Baureihe JAM66D50 GB; die konkreten elektrischen Kennwerte des Modells JAM54D41LB 455W sind im vorliegenden Datenblatt nicht enthalten.
Der Wechselrichter
Das Herzstück der Anlage ist der Deye SUN-50K-SG01HP3-EU-BM4, ein 3-phasiger Hybrid-Wechselrichter mit 50 kW Nennleistung. Er verbindet Photovoltaik, Batteriespeicher und Hausnetz und steuert die Energieflüsse automatisch. Mit 4 MPP-Trackern, einem breiten PV-Eingangsspannungsbereich und der Möglichkeit zum Parallelbetrieb bietet er die nötige Flexibilität für den Ausbau eines landwirtschaftlichen Energiesystems.
Der Batteriespeicher
Der Deye GE-F120-2H2 ist ein bodenmontierter Hochvolt-Batteriespeicher (HV) mit 122,8 kWh Energieinhalt auf Basis sicherer LiFePO4-Technologie. Ein integriertes Batteriemanagementsystem, Klimatisierung, Feuerlöschsystem und Gasdetektion sorgen für einen sicheren Dauerbetrieb. So steht wertvoller Solarstrom auch dann bereit, wenn keine Sonne scheintein großer Schritt Richtung Unabhängigkeit vom öffentlichen Netz.
| SYSTEMÜBERSICHT (Gesamtdaten der Anlage) | |
|---|---|
| Gesamt-PV-Nennleistung | 61,2 kWp (136 x 455 Wp) |
| Speicherkapazität | 122,8 kWh (1x Deye GE-F120-2H2) |
| Wechselrichter-Nennleistung | 50 kW (AC) |
| Phasigkeit | 3-phasig (3L/N/PE) |
| Speichertechnologie | Hochvolt (HV), LiFePO4 |
| Notstrom / Inselbetrieb | Unterstützt (Off-grid / Backup) |
| WECHSELRICHTER 1x DEYE SUN-50K-SG01HP3-EU-BM4 (Hybrid-Wechselrichter) | |
| Nenn-AC-Leistung | 50.000 W |
| Max. AC-Scheinleistung | 55.000 VA |
| Nenn-AC-Strom | 75,8 / 72,5 A |
| Max. AC-Strom | 83,4 / 79,8 A |
| Netzanschluss | 220/380 V, 230/400 V, 3L+N+PE |
| Max. PV-Anschlussleistung | 100.000 W |
| Max. PV-Eingangsspannung | 1000 V |
| MPPT-Spannungsbereich | 150850 V |
| Anzahl MPP-Tracker / Strings | 4 / 2+2+2+2 |
| Batterietyp | Lithium-Ionen, Hochvolt 160800 V |
| Max. Lade-/Entladestrom | 50 + 50 A |
| Max. Wirkungsgrad | 97,6 % |
| Kommunikation | WIFI, RS485, CAN (GPRS/WIFI/Bluetooth/4G) |
| Schutzart | IP65 |
| Abmessungen (BxHxT) | 527 x 894 x 294 mm |
| Gewicht | 80 kg |
| SOLARMODULE 136x JA SOLAR JAM54D41LB (Bifazial, N-Type, Glas-Glas) | |
| Modultyp | Bifazial, N-Type, Glas-Glas, Full Black |
| Nennleistung pro Modul | 455 Wp |
| Anzahl Module | 136 Stück |
| BATTERIESPEICHER 1x DEYE GE-F120-2H2 (Hochvolt-Speicher HV) | |
| Energieinhalt | 122,8 kWh |
| Batterietechnologie | Lithium-Eisenphosphat (LiFePO4) |
| Batterie-Betriebsspannung | 500700 V |
| Zyklenlebensdauer | 6000 Zyklen (25 °C, 70 % EOL) |
| Max. Wirkungsgrad (RTE) | 89 % |
| Parallelschaltung (Off-grid) | Bis zu 10 Einheiten |
| Sicherheitssystem | Aerosol-Feuerlöschsystem, Gasdetektion, Sprinkler |
| Klimatisierung | Integrierte Klimaanlage (DY-CNA20-BP) |
| Montageart | Bodenmontiert (Floor-Mounted) |
| Schutzart | IP55 |
| Abmessungen (BxTxH) | 1780 x 1056 x 2235 mm |
| Gewicht | ca. 2090 kg |
| Garantie | 10 Jahre |
Lieferumfang
- 136x JA Solar JAM54D41LB 455W Bifazial Full Black N-Type Glas-Glas Solarmodul
- 1x Deye SUN-50K-SG01HP3-EU-BM4 50kW Hochvolt Hybrid-Wechselrichter 3-Phasig
- 1x Deye GE-F120-2H2 120 kWh Hochvolt-Batteriespeicher
- 4x Solarkabel MC4 6mm² 100m H1Z2Z2-K Schwarz
- 4x Solarkabel MC4 6mm² 100m H1Z2Z2-K Rot
- 20x 1 Paar MC4 Solarstecker Male + Female
