Beschreibung
Acrel DTSD1352 Smartmeter für Solis – 3-Phasig ist der zuverlässige Energiezähler, um Ihren Solarstrom und Netzbezug im Dreiphasennetz exakt zu erfassen. In Verbindung mit den mitgelieferten 3 Stromwandlern (CT 150A/5A) bietet das Gerät eine präzise Messung mit einer Genauigkeitsklasse von ±0,2 % und ermöglicht so die optimale Steuerung Ihrer Photovoltaikanlage über den Solis-Wechselrichter.
Hauptvorteile für Ihre Anlage
- Hohe Messgenauigkeit: Mit einer Genauigkeit von ±0,2 % bei Spannung und Strom erfassen Sie Ihre Energieflüsse zuverlässig.
- Einfache Kommunikation: Die RS485-Schnittstelle mit Modbus-RTU-Protokoll ermöglicht die direkte Anbindung an Ihren Solis-Wechselrichter.
- Messung über Stromwandler: Dank der 3 mitgelieferten Stromwandler (CT 150A/5A) eignet sich der Zähler auch für höhere Anlagenleistungen.
- Kompakte Hutschienenmontage: Das schmale Gehäuse lässt sich platzsparend im Verteilerschrank installieren.
Intelligente Überwachung Ihres Solarstroms
Ein Smartmeter ist das Bindeglied zwischen Ihrer Photovoltaikanlage und dem öffentlichen Netz. Das Acrel DTSD1352 misst kontinuierlich alle relevanten elektrischen Parameter wie Spannung, Strom, Wirk-, Blind- und Scheinleistung, Leistungsfaktor sowie Frequenz und übermittelt diese Daten über RS485 an Ihren Solis-Wechselrichter. So erkennt Ihr System jederzeit, wie viel Solarstrom Sie selbst verbrauchen und wie viel ins Netz eingespeist wird. Das Ergebnis: ein optimierter Eigenverbrauch, eine geringere Netzeinspeisung und damit ein spürbar höherer wirtschaftlicher Nutzen Ihrer Solaranlage. Durch die Messung über die drei mitgelieferten Stromwandler eignet sich der Zähler auch für Anlagen mit höheren Strömen und lässt sich einfach in Ihre bestehende Installation integrieren.
| ALLGEMEINE DATEN (Basisinformationen zum Smartmeter) | |
|---|---|
| Hersteller | Acrel |
| Modell | ADL3000 / DTSD1352 |
| Ausführung | 3-phasig (3-Phasen-4-Leiter / 3-Phasen-3-Leiter) |
| Messart | Messung über Stromwandler (3x CT 150A/5A) |
| Montageart | Hutschienenmontage |
| Abmessungen | 126,5 x 88,2 x 69,5 mm |
| Konformität | IEC62053-21, IEC62053-22 / CE |
| MESSUNG & GENAUIGKEIT (Elektrische Parameter) | |
| Referenzspannung | 3×100V, 3×380V, 3×57,7/100V, 3×220/380V |
| Genauigkeit Spannung | ±0,2 % |
| Eingangsstrom | 3×1(6)A (mit Stromwandler) |
| Genauigkeit Strom | ±0,2 % |
| Genauigkeit Leistung | ±0,5 % (Wirk-, Blind-, Scheinleistung) |
| Wirkenergie | Genauigkeitsklasse 0,5 / 1 |
| Blindenergie | Genauigkeitsklasse 2 |
| Frequenz | 4565 Hz, ±0,2 % |
| Messgrößen | U, I, P, Q, S, PF, F, 2.31. Harmonische |
| KOMMUNIKATION & ANZEIGE (Schnittstellen und Display) | |
| Schnittstelle | RS485 |
| Protokoll | Modbus-RTU |
| Kommunikationsadresse | 1247 |
| Baudrate | 120019200 bps |
| Impulsausgang | 6400 imp/kWh, 400 imp/kWh |
| Anzeige | 8-stelliges LCD-Display mit Hintergrundbeleuchtung |
| Bedienung | 4 Tasten zur Kommunikation und Parametereinstellung |
| UMGEBUNGSBEDINGUNGEN (Betriebsumgebung) | |
| Betriebstemperatur | -25 °C bis +55 °C |
| Relative Luftfeuchtigkeit | 95 % (nicht kondensierend) |
| Stromwandler-Übersetzung | 150A/5A |
Lieferumfang

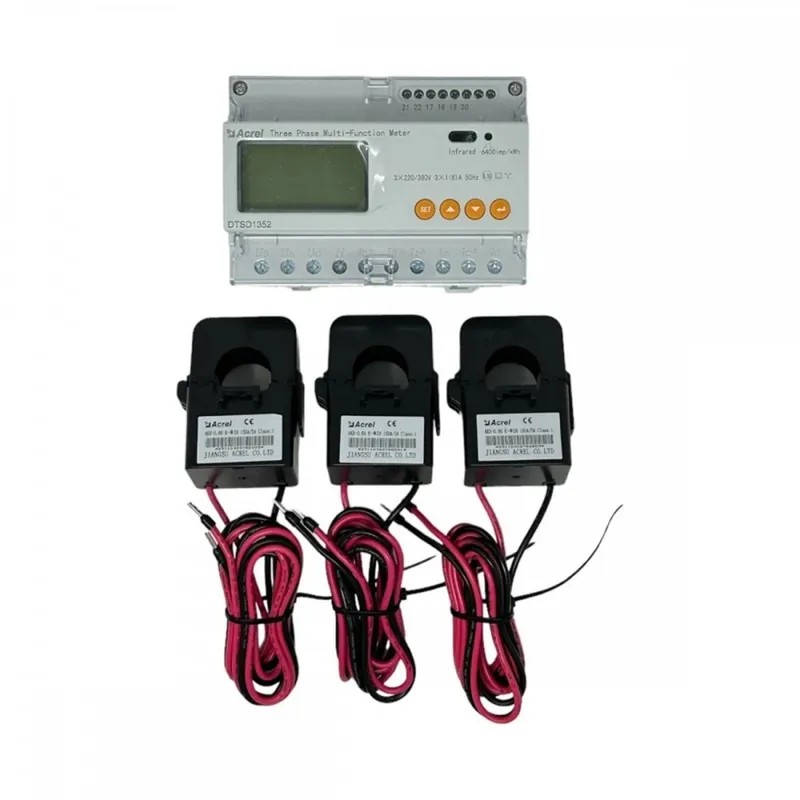

- Acrel DTSD1352 Smartmeter (3-phasig)
- 3x Stromwandler CT (150A/5A)
- Bedienungsanleitung
