Beschreibung

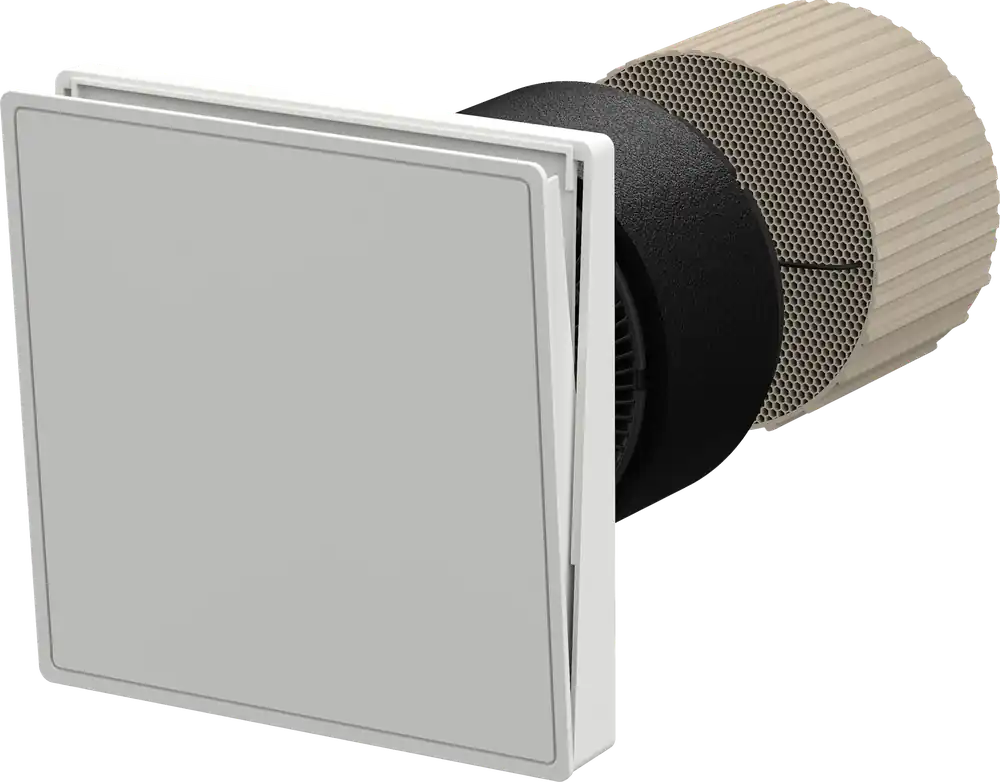

Viessmann Vitovent 100-D, Typ H40E B55 (L), dezentrales Lüftungsgerät
Einleitung
Das Viessmann Vitovent 100-D, Typ H40E B55 (L) ist ein dezentrales Lüftungsgerät mit Wärmerückgewinnung, entwickelt für die bedarfsorientierte Be- und Entlüftung von Wohnräumen. Das kompakte Gerät wird mittels Kernbohrung in der Außenwand montiert und sorgt dauerhaft für Frischluftzufuhr sowie für den Abtransport verbrauchter Raumluft. Viessmann steht für zuverlässige Gebäude- und Haustechnik; das Vitovent 100-D integriert bewährte Komponenten wie einen Keramikspeicher zur Wärme- und Feuchterückgewinnung.
Vorteile und Besonderheiten
- Effiziente Wärmerückgewinnung mit keramischem Wärmespeicher reduziert Heizenergiebedarf
- Dezentrale Installation über Kernbohrung, optimal für Nachrüstung einzelner Räume
- Vier Lüftungsstufen bis zu 55 m³/h bieten flexible Anpassung an Bedarf
- Geringe Leistungsaufnahme und hoher elektrischer Wirkungsgrad sorgen für Energieeffizienz
- Geräusch- und strömungsoptimierte Innenwandblende für unauffälligen Wohnkomfort
- Steuerung von bis zu sieben Geräten über ein Bedienteil möglich, ideal für zonierte Lüftungslösungen
- Viessmann-Qualität: langlebige Verarbeitung und durchdachtes Zubehörkonzept
Technische Details
Das Vitovent 100-D, Typ H40E B55 (L) arbeitet mit einem axialen Ventilator und ist nach IP40 geschützt. Luftvolumenströme sind definiert mit Grundlüftung 17 m³/h, reduzierter Lüftung 28 m³/h, normaler Lüftung 39 m³/h und Intensivlüftung 55 m³/h. Der maximale Wärmebereitstellungsgrad liegt bei bis zu 87 % (nach Herstellerangaben), der korrigierte Wärmebereitstellungsgrad gemäß DIBt-Angaben 82 %. Die spezifische elektrische Leistungsaufnahme beträgt 0,09 W/(m³/h), das elektrische Wirkverhältnis liegt über 10. Elektrische Leistungsaufnahme variiert je nach Stufe (z. B. Intensivlüftung ca. 6,7 W bei Typ B55 (L)); Versorgungsspannung des Netzteils 230 V, Eingangsversorgung Ventilator 12 V. Die Bauabmessungen sind kompakt (Höhe 218 mm, Breite 218 mm, Tiefe 32,8 mm) und erfordern eine Mindestkernbohrung von 162 mm. Filter (Grobfilter) und Wärmespeicher sind Bestandteil der Funktion und können gereinigt werden.
Anwendung und Einsatzbereiche
Das Gerät ist geeignet für Wohn-, Schlaf- und Kinderzimmer sowie kleinere Aufenthaltsräume, in denen eine dezentrale Lösung ohne zentrale Lüftungsanlage gewünscht ist. Ideal beim nachträglichen Einbau in Bestandswohnungen oder für einzelne Räume in Neubauten, in denen eine kontrollierte Wohnraumlüftung mit Wärmerückgewinnung den Feuchteschutz und das Raumklima verbessern soll. Der Wechselbetrieb von mindestens zwei Geräten sorgt für kontinuierliche Fortluft- und Zuluftphasen, wodurch Wärme aus der Abluft temporär gespeichert und an die Zuluft zurückgegeben wird.
Lieferumfang
Zum Lieferumfang gehören das Viessmann Vitovent 100-D, Typ H40E B55 (L), die Lüftereinheit mit 12 V-Anschluss und drahtgebundener Kommunikation, eine geräusch- und strömungsoptimierte verstellbare Innenwandblende (weiß), Wärmespeicher, Filter (Grobfilter) sowie die Bedieneinheit (Steuerung bis zu 7 Geräte). Ventilator und alle serienmäßigen Komponenten sind montagefertig geliefert. Hinweis: Wandhülse und Außenwandblende sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Fazit
Das Viessmann Vitovent 100-D Typ H40E B55 (L) bietet eine bewährte, dezentrale Lüftungslösung mit hoher Wärmerückgewinnung und niedrigem Stromverbrauch. Seine kompakte Bauform und die einfache Wandmontage machen es zu einer attraktiven Wahl für Modernisierung und Einzelraumbelüftung. Dank Viessmann-Qualität profitieren Anwender von langlebiger Technik, einfacher Bedienung und effizientem Feuchteschutz. Empfehlenswert für alle, die in einzelnen Räumen dauerhaft frische, temperierte Luft wünschen ohne aufwendige zentrale Installation.
Technische Daten
| Vitovent 100-D | H40E B55 (F) | H40E B55 (L) | |
| Luftvolumenströme | |||
| Grundlüftung (Lüftungsstufe 1) | m3/h | 17 | 17 |
| Reduzierte Lüftung (Lüftungsstufe 2) | m3/h | 28 | 28 |
| Normale Lüftung (Lüftungsstufe 3) | m3/h | 39 | 39 |
| Intensivlüftung (Lüftungsstufe 4) | m3/h | 55 | 55 |
| Max. Wärmebereitstellungsgrad | % | 87 | 87 |
| Elektrische Werte | |||
| Grundlüftung (Lüftungsstufe 1) | W | 1,6 | 1,3 |
| Reduzierte Lüftung (Lüftungsstufe 2) | W | 2,6 | 2,1 |
| Normale Lüftung (Lüftungsstufe 3) | W | 4,0 | 3,5 |
| Intensivlüftung (Lüftungsstufe 4) | W | 6,9 | 6,7 |
| Versorgungsspannung Netzteil | V | 230 | 230 |
| Eingangsspannung Ventilator | V | 12 | 12 |
| Schutzart | IP40 | IP40 | |
| Ventilator | Axialventilator | ||
| Effizienz (DIBt) | |||
| Wärmebereitstellungsgrad, korrigiert | % | 82 | 82 |
| Spezifische elektrische Leistungsaufnahme | W/(m3/h) | 0,09 | 0,09 |
| Elektrisches Wirkverhältnis | 10 | 10 | |
| Schalltechnische Daten | |||
| Grundlüftung (Lüftungsstufe 1) | dB(A) | 24,8 | 24,8 |
| Reduzierte Lüftung (Lüftungsstufe 2) | dB(A) | 31,5 | 31,5 |
| Normale Lüftung (Lüftungsstufe 3) | dB(A) | 39,2 | 39,2 |
| Intensivlüftung (Lüftungsstufe 4) | dB(A) | 46,2 | 46,2 |
| Nomalschallpegeldifferenz Dn,wmit Schalldämpfer (Zubehör) | dB | 46 | 46 |
| Zulässige Betriebstemperatur | °C | -20 bis 60 | -20 bis 60 |
| Zulässige Raumluftfeuchte | |||
| Absolute Feuchtigkeit | g/kg | ||
| Dauerhaft | % | ||
| Kurzzeitig | % | ||
| Abmessungen | |||
| Min. Wandstärke mit Standard-Außenwandblende | mm | 220 | 220 |
| Höhe | mm | 218 | 218 |
| Breite | mm | 218 | 218 |
| Tiefe | mm | 32,8 | 32,8 |
| Gewicht | kg | 3,8 | 3,8 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Serie: | Vitovent 100-D |
| Bezeichnung: | Vitovent 100-D, Typ H40E B55 (L), dezentrales Lüftungsgerät |
| Artikelnummer: | Z026512 |
| Wärmebereitstellungsgrad: | Bis 91 |
| Schutzart: | IP 40 |
| Mindestdurchmesser Kernbohrung: | 162 mm |
| Höhe: | 218 mm |
| Breite: | 218 mm |
| Tiefe: | 32,8 mm |
