Beschreibung

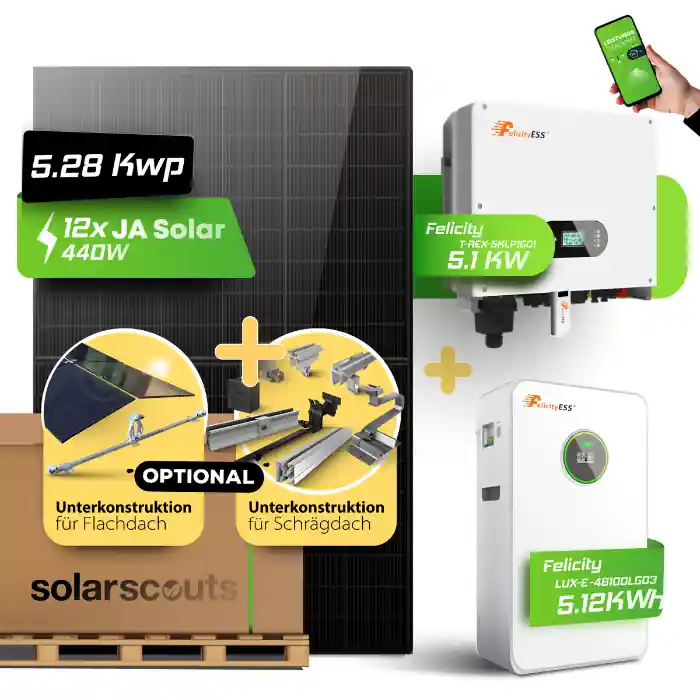

5,28 kW JA Solar 440W Fullblack & Felicity 5kW mit 5,12 kWh LUX-E-48100LG03 Wandspeicher ist ein aufeinander abgestimmtes Komplettsystem für Eigenheimbesitzer, die ihren Solarstrom selbst erzeugen, speichern und optimal nutzen möchten. Mit einer PV-Gesamtleistung von 5,28 kWp und einem Batteriespeicher mit 5,12 kWh Kapazität senken Sie Ihre Stromkosten und erhöhen Ihre Unabhängigkeit vom öffentlichen Netz.
Ihre Vorteile auf einen Blick
- Hoher Eigenverbrauch: Speichern Sie überschüssigen Solarstrom im 5,12-kWh-Speicher und nutzen Sie ihn abends und nachts.
- Aufeinander abgestimmt: Wechselrichter, Speicher und Smart Meter kommunizieren zuverlässig innerhalb des Felicity-Systems.
- Robuste Module: Die bifazialen Glas-Glas-Module von JA Solar liefern durch Rückseitengewinn zusätzliche Erträge.
- Sicherheit & Langlebigkeit: LiFePO4-Technologie mit6000 Ladezyklen und integriertem intelligentem BMS.
Das System im Detail
Die Solarmodule
Das Set enthält 12 bifaziale Glas-Glas-Module von JA Solar der Serie JAM78D10 mit je 440 W Modul-Spitzenleistung, was eine Gesamt-PV-Leistung von 5,28 kWp ergibt. Die Module wandeln dank ihrer beidseitigen Zellen auch das von der Rückseite einfallende Licht in Strom um und bieten so höhere Erträge, einen niedrigen Temperaturkoeffizienten sowie geringere Verschattungsverluste. Hinweis: Die im Set genannte Modellbezeichnung JAM54D41LB weicht vom beigefügten Datenblatt (JAM78D10-Serie, 440 W) abdie technischen Werte in der Tabelle stammen aus dem beigefügten Datenblatt.
Der Wechselrichter
Der Felicity IVGM5KLP1G1 ist ein einphasiger Niedervolt-Hybrid-Wechselrichter mit 5 kW (Rated AC), der Photovoltaik, Batteriespeicher und Netz intelligent verbindet. Er unterstützt die Fernüberwachung über die Fsolar-App und lässt sich modular erweitern. Hinweis: Das beigefügte Datenblatt betrifft das Modell IVGM6KLP1G2 (6 kW); die Set-Bezeichnung nennt 5 kWdie Tabellenwerte stammen aus dem beigefügten 6-kW-Datenblatt.
Der Batteriespeicher
Der Felicity LUX-E-48100LG03 ist ein Niedervolt-Wandspeicher auf Basis der sicheren LiFePO4-Technologie mit einer Nennenergie von 5,12 kWh und 100 Ah. Das integrierte intelligente BMS schützt die Zellen zuverlässig vor Überladung und sorgt für eine gleichmäßige Belastung. Der Speicher ist flexibel wand- oder bodenmontierbar, per WiFi überwachbar und auf bis zu 76,8 kWh erweiterbar.
| SYSTEMÜBERSICHT (Gesamtleistung der Anlage) | |
|---|---|
| Gesamt-PV-Leistung | 5,28 kWp (12 × 440 Wp) |
| Speicherkapazität | 5,12 kWh |
| Wechselrichterleistung (AC) | 5 kW |
| Phasigkeit | 1-phasig |
| Speichertyp | Niedervolt (NV), LiFePO4 |
| SOLARMODULE 12x JA SOLAR JAM78D10-440/MB/1500V (Werte je Modul, STC) | |
| Nennleistung (Pmax) | 440 Wp |
| Modulwirkungsgrad | 19,9 % |
| Leerlaufspannung (Voc) | 53,01 V |
| Spannung bei Pmax (Vmp) | 44,68 V |
| Kurzschlussstrom (Isc) | 10,37 A |
| Strom bei Pmax (Imp) | 9,85 A |
| Zelltyp | Mono, bifazial, Glas-Glas (Half-Cell) |
| Abmessungen | 2198 × 1005 × 35 mm |
| Gewicht | 29,0 kg ± 3 % |
| Anschluss / Steckverbinder | IP68, 3 Dioden / MC4-EVO2 |
| Produktgarantie | 12 Jahre / 30 Jahre lineare Leistungsgarantie |
| WECHSELRICHTER 1x FELICITY IVGM6KLP1G2 (Werte lt. beigefügtem Datenblatt) | |
| Nenn-AC-Leistung | 6000 W |
| Max. AC-Scheinleistung | 6600 VA |
| Batterietyp / Spannungsbereich | Li-Ion / Blei-Säure, 4060 V |
| Max. Lade- / Entladestrom | 135 A / 135 A |
| Max. PV-Eingangsleistung | 9600 W |
| Max. PV-Eingangsspannung | 500 V |
| MPPT-Spannungsbereich | 150425 V |
| MPP-Tracker | 2 / 1+1 |
| Max. Wirkungsgrad | 97,6 % |
| Schnittstellen | RS485 / RS232 / CAN, WiFi / Bluetooth |
| Schutzart | IP65 |
| Gewicht (netto) | 19,8 kg |
| SPEICHER 1x FELICITY LUX-E-48100LG03 (Niedervolt-Wandspeicher) | |
| Batterietechnologie | LiFePO4 |
| Nennenergie | 5,12 kWh |
| Nennkapazität | 100 Ah |
| Nennspannung | 51,2 V |
| Betriebsspannung | 44,857,6 V |
| Max. Dauer-Lade-/Entladestrom | 100 A |
| Spitzenstrom (15 s) | 150 A |
| Entladetiefe (DoD) | 95 % |
| Zyklenlebensdauer | 6000 Zyklen |
| Skalierbarkeit | Max. 15 Stück parallel (76,8 kWh) |
| Kommunikation | RS485 / CAN, integriertes WiFi |
| Schutzart | IP21 |
| Installation | Wand- oder bodenmontiert |
| Abmessungen / Gewicht | 775 × 425 × 209 mm / 55 kg |
| Garantie | 10 Jahre |
| SMART METER 1x FELICITY ACREL ACR10R-D16TE (1-phasiger Energiezähler) | |
| Bauart | Hutschienen-Multifunktionsmessgerät, 1-phasig |
| Stromwandler | Externer Split-Core, Ø16 mm, 120 A |
| Nennspannung | AC 100 V / 400 V |
| Frequenz | 4565 Hz |
| Kommunikation | RS485, Modbus-RTU |
| Anzeige | LCD |
| Arbeitstemperatur | -10 °C bis +55 °C |
Lieferumfang
- 12x JA Solar 440W JAM78D10-Serie bifaziale Glas-Glas-Module (Full Black)
- 1x Felicity IVGM5KLP1G1 5kW Niedervolt-Hybrid-Wechselrichter, 1-phasig
- 1x Felicity LUX-E-48100LG03 Wandspeicher 5,12 kWh (LiFePO4, 100 Ah) inkl. Montagematerial, Stromkabel-Set und Kommunikationskabel
- 1x Felicity Smart Meter 1-phasig (Acrel ACR10R-D16TE, 220V/120A) inkl. Split-Core-Stromwandler
- Benutzerhandbücher und Garantiezertifikat
